卧式缠绕机工作原理、卧式缠绕机应用场景

卧式缠绕机是水平布置、芯模 / 工件横置的回转体缠绕设备，分复合材料纤维缠绕机（做管道 / 罐体）与包装用环体缠绕机（包管材 / 卷材）两大类；前者重高精度成型，后者重自动化包装。

一、两大类：纤维成型 vs 包装裹包

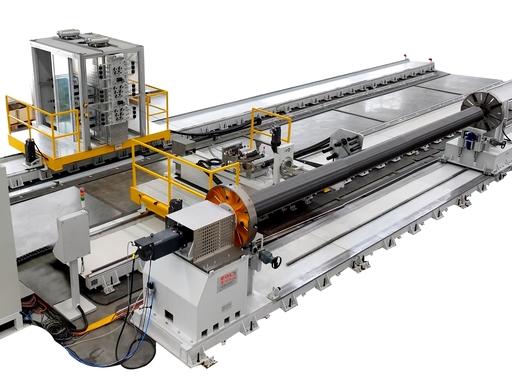

1）复合材料卧式缠绕机（工业成型）

用于玻璃钢 / 碳纤维回转体（管道、储罐、气瓶、电线杆），水平主轴托住芯模，导丝小车沿轨道往复，浸胶纤维按设定角度缠绕。

结构组成

主轴 + 尾座：夹持芯模，驱动旋转（0–50rpm）

缠绕小车：带浸胶 / 导丝嘴，沿长轨移动（0–10m/min）

纱架 + 张力系统：放纱、恒张力控制（±5%）

数控系统：多轴联动（2–6 轴），角度误差 ±0.3°

典型参数

制品直径：φ200–4200mm；长度：≤12m

缠绕角度：0°–90°（环向 / 螺旋）

控制精度：层厚 ±0.1mm，壁厚均匀性 ±2%

应用：玻璃钢管道、储罐、压力容器、碳纤维气瓶

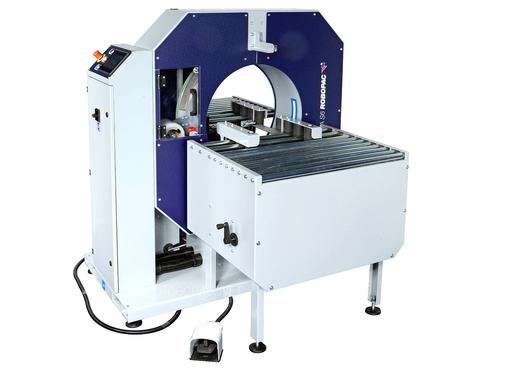

2）卧式环体缠绕包装机（后道包装）

用于长条形 / 环状件（管材、型材、线缆、钢带、轮胎），水平托辊输送，环形膜架绕工件旋转，拉伸膜 / 纸裹包防尘防潮。

结构组成

水平输送辊：承托工件，变频调速（0–15m/min）

环形缠绕架：带膜卷，公转 + 拉伸送膜

自动断膜 / 夹膜：端部固定、切断

PLC + 触摸屏：圈数、重叠度、张力可调

典型参数

包装直径：φ50–800mm；长度：不限

包装速度：5–160m/h；膜张力：可调

自动化：自动上料→缠绕→下料，可对接流水线

应用：铝型材、钢管、电缆卷、轮胎、无纺布卷材

二、核心工作原理

纤维缠绕型

芯模装夹：水平固定于主轴与尾座间

纱线路径：纱架→张力器→浸胶槽→导丝嘴

缠绕成型：主轴旋转 + 小车平移，按程序轨迹螺旋 / 环向铺层

固化脱模：缠绕完成后固化，脱芯得制品

包装缠绕型

工件送入：水平辊道输送至缠绕位

裹包动作：环形架绕工件公转，膜拉伸后螺旋缠绕

自动切断：到位后夹膜、切断、收尾

送出：包装完成，辊道送出

三、关键参数对比（选型用）

纤维成型型

轴数：2 轴（直管）/4–6 轴（复杂件）

控制：数控 CNC，可编程轨迹

精度：角度 ±0.3°，层厚 ±0.1mm

重量：5–50 吨，基础固定安装

包装裹包型

驱动：变频电机，无级调速

控制：PLC + 触摸屏，参数化设定

精度：重叠度 ±1 圈，张力稳定

重量：0.5–5 吨，可移动 / 流水线安装

四、优缺点

纤维成型型

✅ 优点：水平受力均匀、制品精度高、适合长件、易自动化

❌ 缺点：占地大、设备重、价格高（几十万–几百万）

包装裹包型

✅ 优点：结构紧凑、效率高、保护产品、成本低（几万–十几万）

❌ 缺点：仅做包装、无成型功能

五、典型应用场景

纤维成型：市政玻璃钢管道、化工储罐、碳纤维高压气瓶、电线杆

包装裹包：建材铝型材、钢管 / 铜管、电线电缆卷、轮胎、无纺布 / 纸卷

六、卧式 vs 立式（怎么选）

卧式：适合长径比大、长度 > 2m、重量大的回转体；水平稳定、挠度小、精度高

立式：适合大直径、短长度、重型罐体（如 φ4m 以上）；占地小、吊装方便
