卷式膜设备技术与应用白皮书（2026 工业版）

2025 年中国水处理膜市场规模突破380 亿元，年复合增速达18%，卷式膜占比超70%，是工业分离领域增长最快、应用最广的核心装备。本白皮书系统阐述卷式膜设备的技术原理、结构设计、核心参数、应用场景、品牌格局、采购与运维策略，为工业用户提供从选型、采购到全生命周期管理的权威参考。

一、技术原理与发展历程

1.1 核心原理：错流过滤（Cross-Flow Filtration）

卷式膜设备基于压力驱动错流过滤原理，原料液在高压泵驱动下，沿膜表面切向流动（非垂直穿透），小分子物质（水、溶剂、离子）透过膜孔形成透过液，大分子 / 颗粒 / 胶体被截留形成浓缩液，同时流体切向冲刷膜表面，延缓污染、提高通量稳定性。

进料：原料液（固含＜0.5%、粘度＜50mPa・s）

分离：压力驱动（2–80bar），小分子透过、大分子截留

产出：透过液（净化 / 精制）、浓缩液（富集 / 回收）

1.2 发展历程

1960s：美国 Gulf General Atomics 公司发明螺旋卷式膜元件，首次用于海水淡化

1970s：聚酰胺（PA）复合膜工业化，脱盐率达 99.7%，奠定水处理主流地位

1990s：PVDF/PES 超滤 / 微滤膜普及，抗污染、耐酸碱，拓展食品 / 制药应用

2020s：自动化 CIP 清洗、AI 通量优化、特种耐温（80℃）/ 耐酸碱（pH1–13）膜成熟，适配复杂工业物料

二、设备结构与核心组件

2.1 整体结构

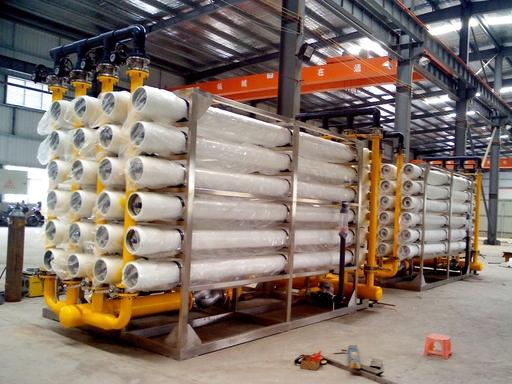

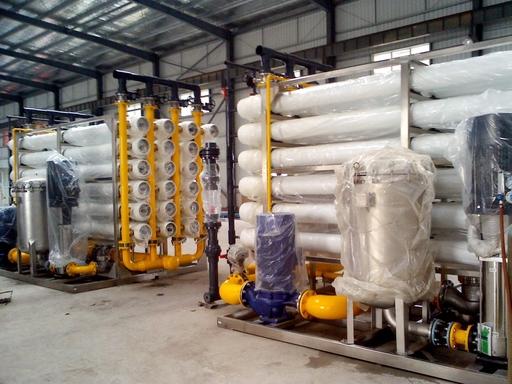

卷式膜设备由 ** 膜元件、压力容器（膜壳）、高压泵、预处理系统、管路阀门、控制系统（PLC+HMI）、清洗系统（CIP）** 七大模块组成，模块化设计、撬装集成、现场对接即用。

2.2 核心组件详解

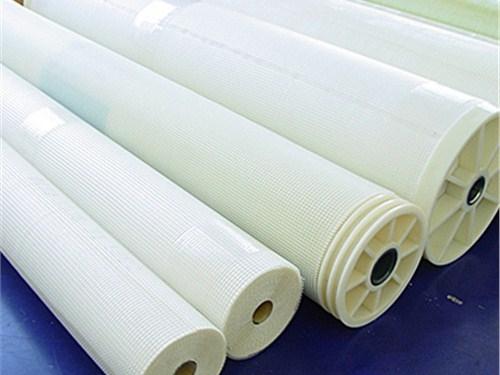

2.2.1 卷式膜元件（心脏）

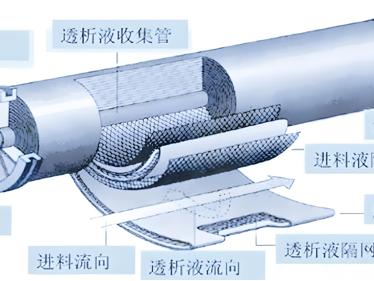

结构：膜片 + 进料隔网 + 产水导流布 + 中心产水管 + 密封胶，多层卷绕成螺旋状

规格：工业主流8 寸（200mm）×40/60 寸，小批量 / 实验用4 寸（100mm）×40 寸

材质与精度（按分离等级）：

表格

类型

材质

精度

工作压力

典型应用

微滤 MF

PVDF/PP

0.1–10μm

2–4bar

除菌、澄清、预处理

超滤 UF

PVDF/PES

1k–200k Da

3–6bar

蛋白浓缩、除热源、电泳漆回收

纳滤 NF

PA 复合

150–1000Da

10–20bar

脱盐、脱色、硬度去除

反渗透 RO

PA 复合

＜100Da

15–80bar

纯水 / 超纯水、海水淡化、高盐废水

2.2.2 压力容器（膜壳）

材质：304/316L 不锈钢（防腐 / 卫生）、玻璃钢（FRP，低压）

压力等级：10bar（UF/MF）、30bar（NF / 低压 RO）、100bar（高压 RO / 海水）

结构：端开式 / 侧开式，单壳装 1–6 支膜元件，快速拆装、密封可靠

2.2.3 高压泵与预处理

高压泵：多级离心泵 / 柱塞泵，材质 316L，变频控制（节能 20–30%）

预处理：精密过滤器（5μm）、活性炭过滤器、软化器、SDI 仪，确保进料SDI＜5、浊度＜1NTU、无游离氯，保护膜元件

2.2.4 控制系统

基础：压力 / 流量 / 温度 / 电导率在线监测、高低压保护、自动冲洗

进阶：PLC + 触摸屏、自动 CIP 清洗、浓液回流、数据记录 / 追溯、远程监控（4G/5G）

三、核心技术参数与选型标准

3.1 关键性能参数

通量（LMH）：UF 50–150、NF 20–60、RO 15–40（按物料实测，温度 25℃、标准压力）

截留率 / 脱盐率：UF≥95%（标称分子量）、NF≥90%（单价离子）、RO≥99.5%（NaCl）

回收率：RO 75–90%、UF/NF 80–95%（浓液浓度需求）

耐温：常规 45℃、高温 80℃（特种膜）

pH：常规 2–11、耐酸碱 1–13（特种膜）

使用寿命：膜元件 12–36 个月、整机 10–15 年

3.2 选型决策流程（5 步法）

物料分析：固含、粘度、pH、温度、杂质类型（颗粒 / 胶体 / 有机物）

分离目标：透过液纯度、浓缩液浓度、回收率要求

膜类型选择：MF→UF→NF→RO（按精度需求，能低不高，降低成本）

系统规模计算：总流量 ÷ 单支膜通量 ×（1.1–1.2 余量）= 膜元件数量

材质与配置：316L 不锈钢（卫生 / 防腐）、变频泵、自动 CIP、远程监控

四、主流应用场景与行业解决方案

4.1 水处理（最大应用领域，占比 60%+）

工业纯水 / 超纯水：RO+EDI，电子 / 半导体 / 光伏，电阻率≥18.2MΩ・cm

市政中水回用：UF+RO，废水达标回用，节水 30–50%

海水淡化：高压 RO（60–80bar），海岛 / 沿海工业，产水含盐量＜500ppm

高盐废水处理：NF+RO，化工 / 电镀 / 印染，浓液减量 70–90%

4.2 食品饮料

果汁 / 葡萄酒澄清：UF，去除果胶 / 酵母 / 杂质，透光率≥95%

乳清蛋白浓缩：UF（10k–50k Da），蛋白含量从 5% 浓缩至 20%+

酱油 / 醋脱色：NF，去除色素 / 杂质，提高产品稳定性

4.3 制药与生物发酵

抗生素澄清：UF，去除菌丝体 / 杂质，提高纯度

除热源：UF（1k–10k Da），去除内毒素（＜0.25EU/mL）

酶制剂浓缩：UF，提高酶活、降低成本

4.4 精细化工与电子

染料脱盐：NF，去除盐分、提高染料纯度

电泳漆回收：UF（100k–200k Da），回收漆液、节约成本

电子清洗水回用：UF+RO，超纯水回用，降低排放

五、全球品牌格局与核心供应商（2026）

5.1 膜元件品牌（核心）

进口高端（精密 / 严苛工况，预算充足）

陶氏 Dow（美国）：RO/UF 全系列，脱盐率 99.7%，稳定性强；纯水 / 超纯水首选

海德能 Hydranautics（美国）：RO/NF，抗污染强；中水回用 / 高盐废水

东丽 Toray（日本）：RO，耐温 45℃、耐酸碱；制药 / 食品

国产性价比（工业通用，成本敏感）

汇通（时代沃顿）：RO/NF，脱盐率 99.5%；工业纯水 / 饮用水，价格为进口 1/2

久吾高科：UF/MF，PVDF 材质，抗污染；食品 / 生物发酵

国初科技：卷式膜元件 + 系统定制；精细化工 / 制药

5.2 整机设备品牌（系统集成）

大型工业（高产能 / 高压）：威海华顺、三达膜、上海凯膜

中小型 / 实验（灵活 / 经济）：杭州求是、信达膜、优尼索（UNISOL）

六、采购策略与避坑指南

6.1 价格参考（2026，人民币）

膜元件（8 寸）：国产 RO 3,000–5,000 元 / 支；进口 RO 6,000–10,000 元 / 支；国产 UF 2,000–4,000 元 / 支

整机设备（含机架 / 泵 / 控制）：4 寸实验级（1–5m³/h）5 万–15 万元；8 寸工业级（20–50m³/h）30 万–80 万元；高压 RO（80bar）100 万–300 万元

6.2 采购避坑要点（合同必写）

膜参数明确：品牌 + 材质 + 规格 + 截留精度 / 脱盐率 + 通量，拒绝 “通用膜”

材质与压力：最高工作压力 XX bar，机架 / 管路 316L，密封 FKM（耐油 / 耐溶剂）

预处理要求：进料 SDI＜5、浊度＜1NTU、无游离氯，避免膜堵塞 / 损坏

质保条款：膜元件≥12 个月、整机≥24 个月；非人为故障免费更换 + 上门服务

验收标准：通量达标、脱盐率 / 截留率达标、运行 72h 无泄漏 / 无报警，附实测报告

七、全生命周期运维与成本优化

7.1 日常运维（延长膜寿命关键）

运行参数：压力稳定、温度≤45℃、回收率≤90%，避免膜压实 / 污染

定期冲洗：每日低压冲洗（2bar，5–10min），每周 CIP 清洗（酸 + 碱 + 杀菌剂）

监测记录：压力、流量、电导率、SDI每日记录，异常及时处理

7.2 常见故障与解决

通量下降：膜污染→CIP 清洗；预处理失效→更换滤芯 / 活性炭

脱盐率 / 截留率下降：膜老化→更换膜元件；膜泄漏→检查密封 / 膜壳

压力过高：浓液堵塞→清洗；回收率过高→降低回收率

7.3 成本优化策略

节能：高压泵变频控制，节能 20–30%；优化回收率，减少浓液排放

延寿：严格预处理、定期 CIP、避免超压 / 超温，膜寿命延长至 24–36 个月

备件：国产替代进口备件，降低维护成本 30–50%

八、行业趋势与未来展望

8.1 技术趋势

特种膜：耐温 80℃、耐酸碱 pH1–13、抗污染（宽流道 / 亲水涂层），适配复杂工业物料

智能化：AI 通量优化、自动故障诊断、远程运维，无人化运行、降低人工成本

绿色低碳：低能耗膜、浓液零排放、膜元件回收利用，助力 “双碳” 目标

8.2 市场展望

2026–2030 年，中国卷式膜设备市场将保持15–20% 年增速，2030 年市场规模突破800 亿元。国产替代加速：国产膜元件市场份额从 2025 年的 50% 提升至 2030 年的 70%，成为全球卷式膜制造中心。

九、结论与建议

卷式膜设备是工业分离的核心基础设施，凭借高装填密度、低运行成本、模块化设计、易维护四大优势，在水处理、食品饮料、制药、精细化工等领域不可替代。

核心建议

选型优先适配：按物料特性与分离目标选膜类型，能低不高，降低成本

品牌组合最优：核心膜元件选国产一线（汇通 / 久吾），关键泵 / 阀选进口，平衡性能与成本

运维体系完善：严格预处理、定期 CIP 清洗、智能监测，延长膜寿命、降低全生命周期成本

附录：术语定义

MF（微滤）：0.1–10μm，除菌、澄清

UF（超滤）：1k–200k Da，蛋白浓缩、除热源

NF（纳滤）：150–1000Da，脱盐、脱色

RO（反渗透）：＜100Da，纯水、海水淡化

SDI（污染指数）：衡量进料污染程度，SDI＜5为合格

CIP（在位清洗）：不拆卸设备，在线化学清洗
